    气动草莓视频官网免费下载

     气动草莓视频官网免费下载(亦称耐腐蚀气动蝶阀)是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤200℃,有腐蚀性或洁净度有一定要求工况,气动草莓视频官网免费下载是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,气动草莓视频官网免费下载是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯(F4)和聚全氟乙丙烯(F46)氟塑料衬里阀,具有耐腐蚀、无泄漏、寿命长等优点。耐腐蚀气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

    气动草莓视频官网免费下载 主要特点

    1、体积小、重量轻、操作轻巧、便于安装、维修。
    2、密封性能优良可靠、零泄漏,使用寿命长。
    3、流量特性趋于直线,调节性能优。
    4、结构简单,开关迅速,90°旋转启闭。
    5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。
    6、可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
    7、更换零件衬里材质可适用于各种介质。

    气动草莓视频官网免费下载 主要技术参数

    阀体



    阀体形式

    直通铸造蝶阀

    公称通径

    DN50~1000mm

    公称压力

    PN1.0、1.6 MPa

    法兰标准

    JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

    连接形式

    法兰式、对夹式

    阀盖形式

    一体式

    压盖型式

    压盖压紧式

    密封填料

    V型聚四氟乙烯填料、柔性石墨填料



    阀内件



    阀板形式

    垂直板式(蝶形)

    流量特性

    线性



    执行机构



    执行器型号

    GT系列、ST系列、AT系列、AW系列单双作用气动执行器

    供气压力

    400~700KPa

    气源接口

    G1/4"、G1/8"、G3/8"、G1/2"

    环境温度

    -30~+70℃

    作用形式

    单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
               双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

    可配附件

    定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



    注:如需详细执行器参数,请进入气动执行器页面进行查阅。

    气动草莓视频官网免费下载 主要零件材料



    阀体、底座

    球墨铸钢、铸钢、不锈钢、全衬氟

    蝶板

    灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、全衬氟

    密封圈

    各种橡胶、聚四氟

    阀杆

    2Cr13、不锈钢、全衬氟

    填料

    V型聚四氟乙烯填料、柔性石墨填料



    气动草莓视频官网免费下载 主要性能指标



    回差

    带定位器:小于全行程的2%

    基本误差

    带定位器:小于全行程的±2%

    泄露量l / h

    符合ANSI B16.104 IV级标准

    可调范围R

    50:1



    气动草莓视频官网免费下载 主要性能规范



    公称通径DN(mm)

    50-1800

    公称压力

    PN(MPa)

    0.6

    1.0

    1.6

    试验压力

    强度试验

    0.9

    1.5

    2.4

    密封试验

    0.66

    1.1

    1.76

    低压气密试验

    0.6

    0.6

    0.6

    适用介质

    空气、水、污水、蒸气、煤气、油品等



    气动草莓视频官网免费下载

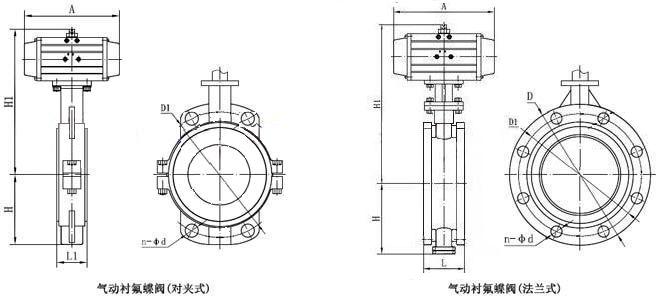

    气动草莓视频官网免费下载 主要外形尺寸





    公称通径 DN(mm)

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    450

    500

    600

    700

    800

    900

    1000

    L

    90

    90

    100

    115

    130

    140

    150

    250

    270

    290

    310

    330

    350

    390

    430

    470

    500

    550

    L1

    43

    46

    49

    56

    64

    70

    71

    76

    83

    92

    102

    113

    127

    154

    165

    190

    203

    216

    H

    法兰式

    63

    70

    83

    105

    115

    137

    164

    206

    230

    248

    289

    320

    343

    413

    478

    525

    585

    640

    对夹式

    63

    70

    83

    105

    115

    137

    164

    206

    230

    248

    289

    320

    343

    413

    478

    525

    585

    640

    n-φd

    4-18

    4-18

    8-18

    8-18

    8-18

    8-22

    12-22

    12-26

    12-26

    16-26

    16-30

    20-30

    20-33

    20-36

    24-36

    24-39

    28-39

    28-42

    H1

    根据所配执行机构而定

    A

    根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同

    D

    165

    185

    200

    220

    250

    285

    340

    405

    460

    520

    580

    640

    715

    840

    910

    1025

    1125

    1255

    D1

    125

    145

    160

    180

    210

    240

    295

    355

    410

    470

    525

    585

    650

    770

    840

    950

    1050

    1170
